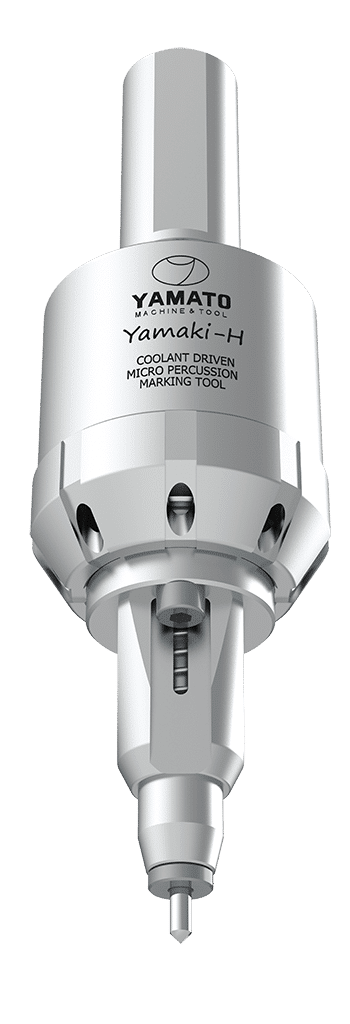

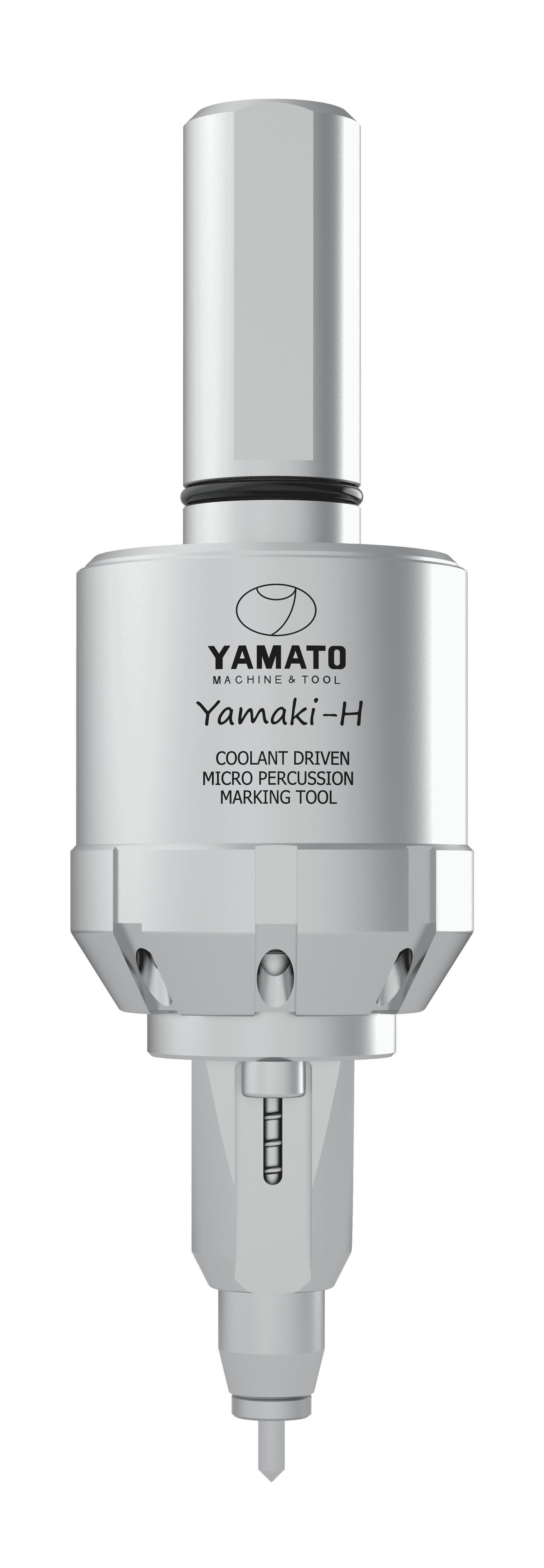

Yamaki-H Kühlmittelbetrieben – Mikro-Perkussion

Kühlmittelbetriebene Nadel

Das hydraulische Markierwerkzeug arbeitet nach dem Prinzip des Punktprägens.
Die Hartmetallnadel beginnt zu oszillieren, sobald das Kühlsystem aktiviert wird.
Es erzeugt tiefere Markierungen als pneumatische Markierwerkzeuge, da hochdruckgekühltes Kühlmittel verwendet wird.

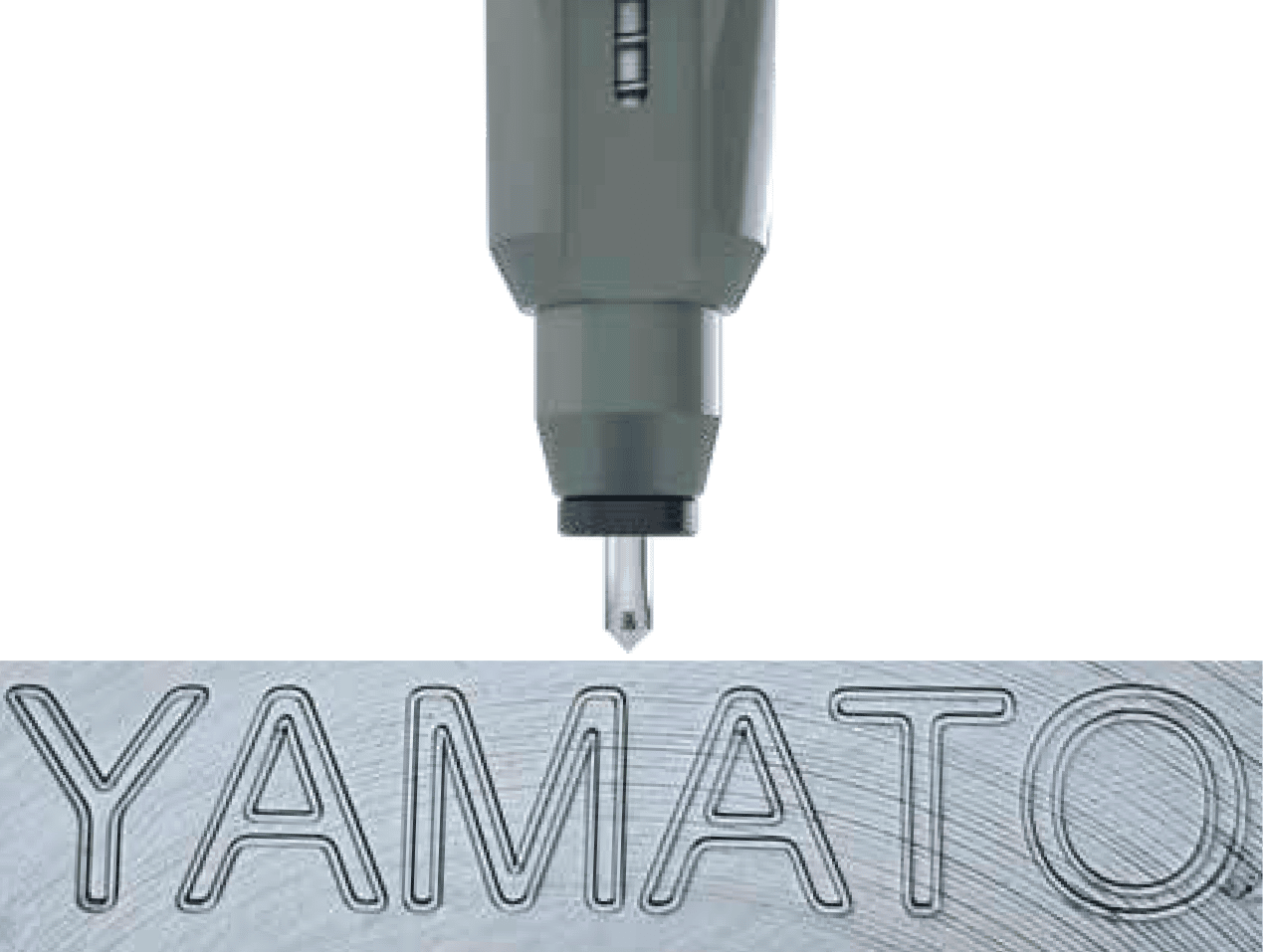

Dank der hohen Schlagfrequenz, die durch das Turbinensystem im Inneren des Werkzeugs erzeugt wird, erscheint der markierte Text/die Form als durchgehende Linie.
Gehäuse und Komponenten aus Edelstahl.

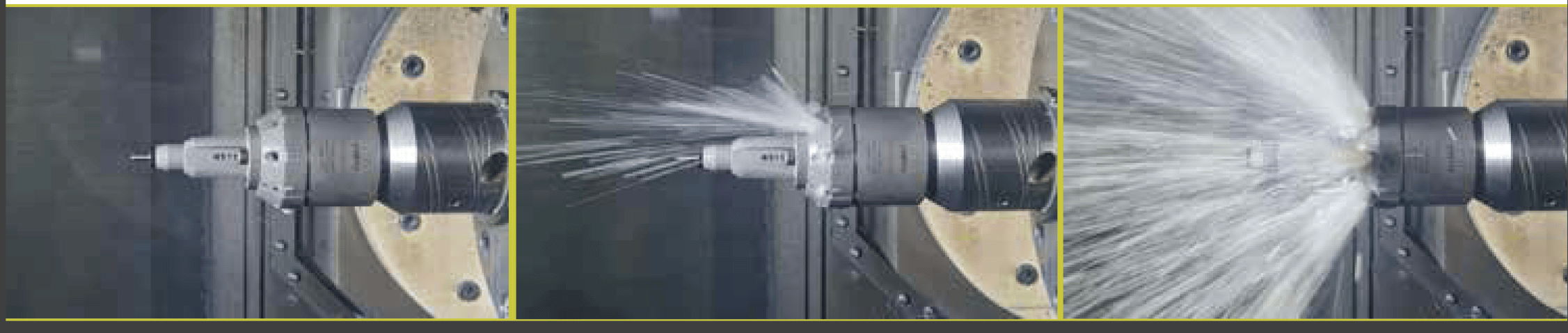

Das Werkzeug kann in Bearbeitungszentren, CNC-Drehmaschinen usw. verwendet werden (keine zusätzlichen Installationen erforderlich).
Die Maschinenspindel muss nicht gedreht werden.

Die Markiernadel oszilliert bei einem minimalen Kühlmitteldruck von 10 bar, der vom internen Kühlsystem der Maschine bereitgestellt wird.

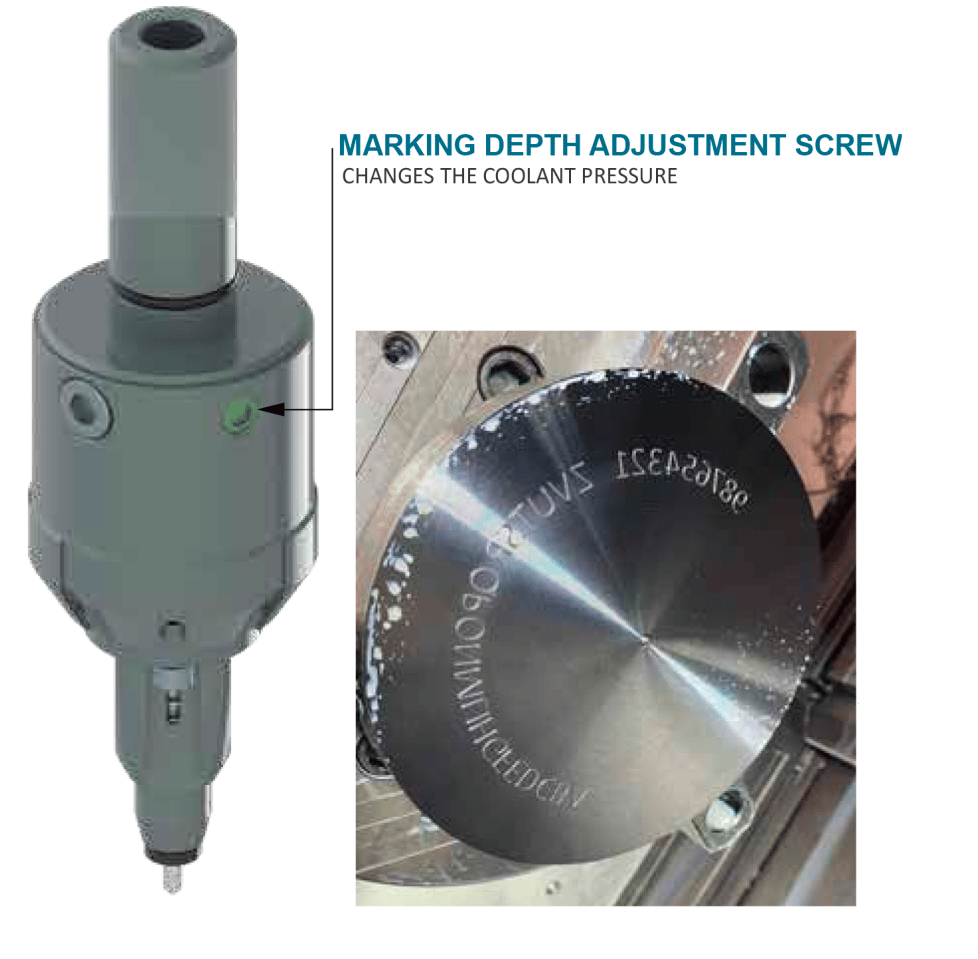

Der maximale Arbeitsdruck beträgt 50 bar. Die Markiertiefe kann einfach über die Druckeinstellschraube am Werkzeug angepasst werden.

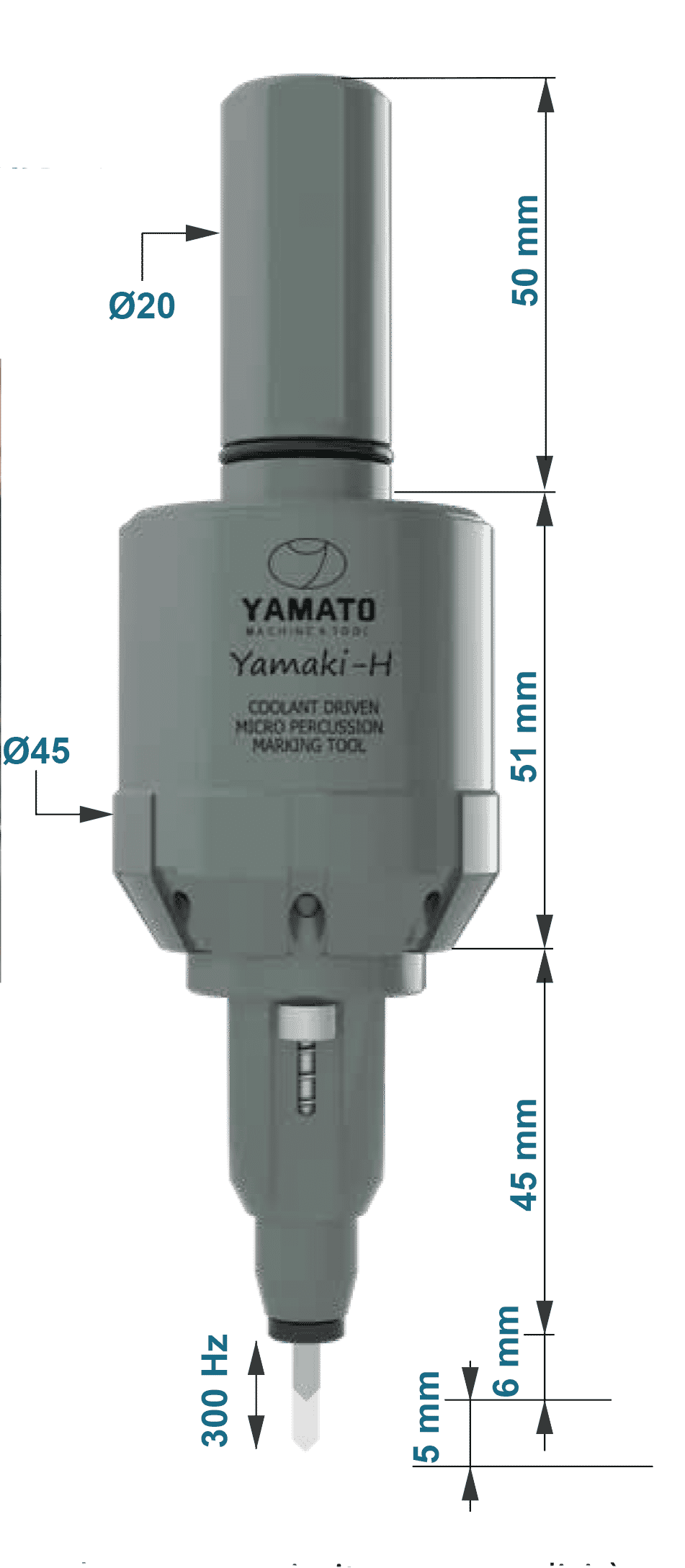

Die Nadel hat eine axiale Kompensationsfähigkeit von 5 mm
Es können unregelmäßige oder gewölbte Oberflächen markiert werden.
Der Hartmetallstempel ist praktisch verschleißfrei und kann leicht ausgetauscht werden.
Es können alle Materialien bis zu 62 HRC markiert werden.
Vorschübe von mehr als 5.000 mm/min sind möglich.
